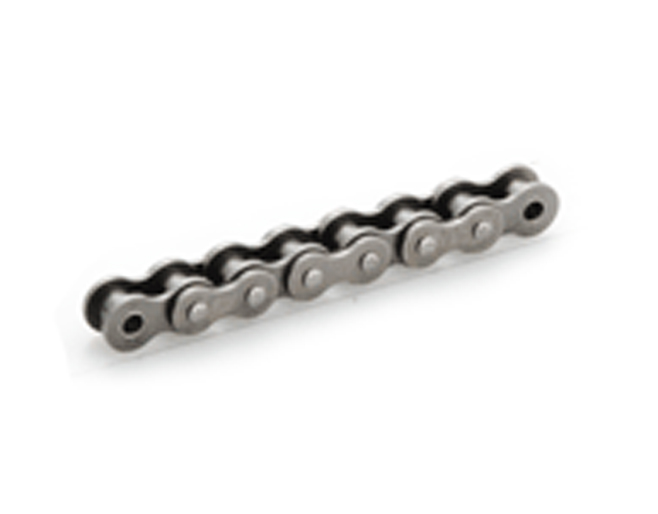

Xích con lăn bán tiêu chuẩn
Vui lòng sử dụng sản phẩm này khi chiều rộng của chuỗi tiêu chuẩn (L1 và L2) quá rộng và có giới hạn về việc thu nhỏ kích thước.
Số xích： KCM 415, 415S, 420, 428, 520, 525, 630
Products in the Xích con lăn bán tiêu chuẩn family
KCM 415
Pitch P: 12.70
Width between Inner Plates W: 4.76
Roller Dia.D: 7.75
Pin: Dia.d: 3.64
A: 5.50
B: 6.90
(A+A) L1: 11.00
(A+B) L2: 12.40
Offset L: 12.95
Link Plate: Thickness T: 1.1 Height H: 9.9
Ave. Tensile Strength kN (kgf): 9.81 (1,000)
Max. Allowable Load kN (kgf): 2.16 (220)
Approx. Weight (kg/m): 0.34
Links of KCM JIS & 1 unit: 240
- Sử dụng bánh xích được thiết kế riêng cho loại xích này.
Tính chất vật liệu
KCM 420
Pitch P: 12.70
Width between Inner Plates W: 6.35
Roller Dia.D: 7.77
Pin: Dia.d: 3.97
A: 7.20
B: 8.70
(A+A) L1: 14.40
(A+B) L2: 15.90
Offset L: 17.30
Link Plate: Thickness T: 1.5 Height H: 11.7
Ave. Tensile Strength kN (kgf): 18.14 (1,850)
Max. Allowable Load kN (kgf): 3.73 (380)
Approx. Weight (kg/m): 0.55
Links of KCM JIS & 1 unit: 240
- Sử dụng bánh xích được thiết kế riêng cho loại xích này.
Tính chất vật liệu
KCM 415S
Pitch P: 12.70
Width between Inner Plates W: 4.76
Roller Dia.D: 7.77
Pin: Dia.d: 3.97
A: 6.40
B: 12.80
(A+A) L1: 12.80
(A+B) L2: 14.30
Offset L: 15.70
Link Plate: Thickness T: 1.5 Height H: 11.7
Ave. Tensile Strength kN (kgf): 18.14 (1,850)
Max. Allowable Load kN (kgf): 3.73 (380)
Approx. Weight (kg/m): 0.51
Links of KCM JIS & 1 unit: 240
- Sử dụng bánh xích được thiết kế riêng cho loại xích này.
Tính chất vật liệu
KCM 428
Pitch P: 12.70
Width between Inner Plates W: 7.95
Roller Dia.D: 8.50
Pin: Dia.d: 4.51
A: 8.05
B: 9.55
(A+A) L1: 16.10
(A+B) L2: 17.60
Offset L: 19.00
Link Plate: Thickness T: 1.5 Height H: 11.7
Ave. Tensile Strength kN (kgf): 18.63 (1,900)
Max. Allowable Load kN (kgf): 3.92 (400)
Approx. Weight (kg/m): 0.64
Links of KCM JIS & 1 unit: 240
- Sử dụng bánh xích được thiết kế riêng cho loại xích này.
Tính chất vật liệu
KCM 520
Pitch P: 15.875
Width between Inner Plates W: 6.35
Roller Dia.D: 10.16
Pin: Dia.d: 5.09
A: 8.47
B: 9.93
(A+A) L1: 16.95
(A+B) L2: 18.40
Offset L: 19.65
Link Plate: Thickness T: 2.0 Height H: 14.6
Ave. Tensile Strength kN (kgf): 29.91 (3,050)
Max. Allowable Load kN (kgf): 6.37(650)
Approx. Weight (kg/m): 0.89
Links of KCM JIS & 1 unit: 192
- Sử dụng bánh xích được thiết kế riêng cho loại xích này.
Tính chất vật liệu
